অ্যালুমিনিয়াম কার্টেন ওয়াল সিস্টেমের জন্য, কার্টেন ওয়ালের জন্য থার্মাল ব্রেক স্ট্রিপ আলাদা করা অ্যালুমিনিয়াম প্রোফাইল বিভাগের মধ্যে অ-ধাতু সংযোগ প্রদান করে। Jinxing, একটি চীন প্রস্তুতকারক এবং কারখানা, PA66 GF25 থার্মাল ব্রেক প্রোফাইল তৈরি করে যা পর্দার প্রাচীর এক্সট্রুশন ডিজাইনের সাথে মিলিত হতে পারে, প্রোফাইল খাঁজ, সংযোগ কাঠামো এবং প্রয়োজনীয় মাত্রা দ্বারা নির্ধারিত অংশ জ্যামিতি সহ।
কার্টেন ওয়াল এক্সট্রুশনগুলিতে প্রায়শই গভীর খাঁজ, একাধিক সংযোগ বিন্দু, বা মুলিয়ন, ট্রান্সম এবং অন্যান্য ফ্রেমিং উপাদানগুলির জন্য বিশেষভাবে ডিজাইন করা অংশ থাকে। থার্মাল ব্রেক স্ট্রিপটি কেবল প্রস্থ দ্বারা নির্বাচিত হওয়ার পরিবর্তে এই কাঠামোর সাথে সামঞ্জস্যপূর্ণ হওয়া দরকার।
জিনক্সিং প্রকৃত অ্যালুমিনিয়াম এক্সট্রুশনের চারপাশে স্ট্রিপ বিকাশ করতে পারে, বিবেচনায় নিয়ে:
· প্রোফাইল খাঁজের মাত্রা
· স্ট্রিপ সন্নিবেশ অবস্থান
· লকিং বা ব্যস্ততার ক্ষেত্র
· ক্রস-বিভাগীয় গভীরতা
· অ্যালুমিনিয়াম বিভাগের মধ্যে প্রয়োজনীয় পৃথকীকরণ
· সমাবেশ পদ্ধতি
এই প্রোফাইল-টু-স্ট্রিপ ম্যাচিং বিশেষভাবে গুরুত্বপূর্ণ যখন পর্দা প্রাচীর সিস্টেম একটি অ-মানক অ্যালুমিনিয়াম এক্সট্রুশন ব্যবহার করে।
স্ট্রিপটি অ্যালুমিনিয়াম ফ্রেমের মধ্যে একটি তাপীয় বিচ্ছেদ উপাদান হিসাবে কাজ করে। একটি পলিমাইড বিভাগের সাথে একটি অবিচ্ছিন্ন ধাতব সংযোগ প্রতিস্থাপন করে, এটি পৃথক অ্যালুমিনিয়াম অংশগুলির মধ্যে সরাসরি পরিবাহী পথকে বাধা দেয়।
এর ভূমিকাটি সম্পূর্ণ পর্দার প্রাচীরের নকশার সাথে ঘনিষ্ঠভাবে সংযুক্ত। অ্যালুমিনিয়াম এক্সট্রুশন, থার্মাল ব্রেক স্ট্রিপ, গ্লেজিং সিস্টেম, সিল এবং সংযোগ পদ্ধতি সবই একত্রিত সম্মুখভাগের চূড়ান্ত তাপীয় আচরণে অবদান রাখে।
Jinxing প্রাথমিক উপাদান হিসেবে PA66 GF25 ব্যবহার করে। 25% গ্লাস ফাইবার রিইনফোর্সমেন্ট আনরিনফোর্সড পলিমাইডের চেয়ে বেশি অনমনীয়তা এবং যান্ত্রিক শক্তি প্রদান করে।

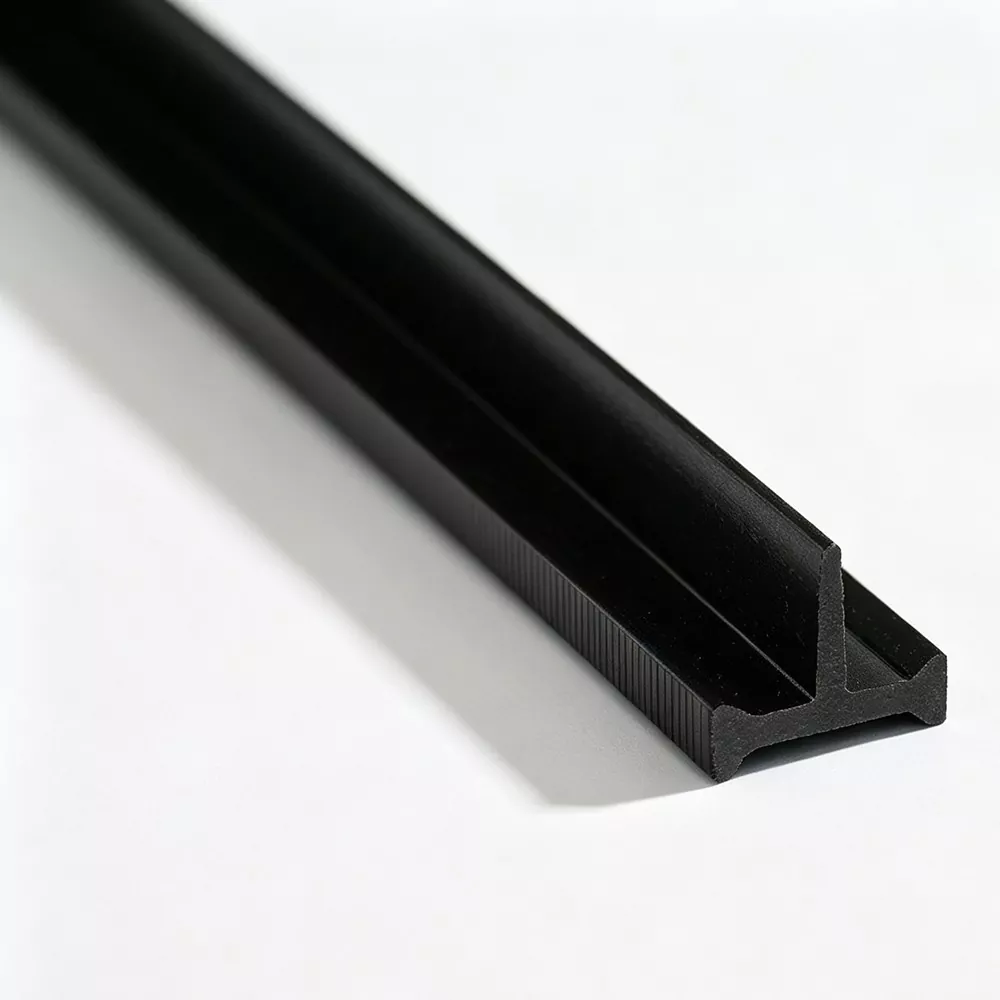

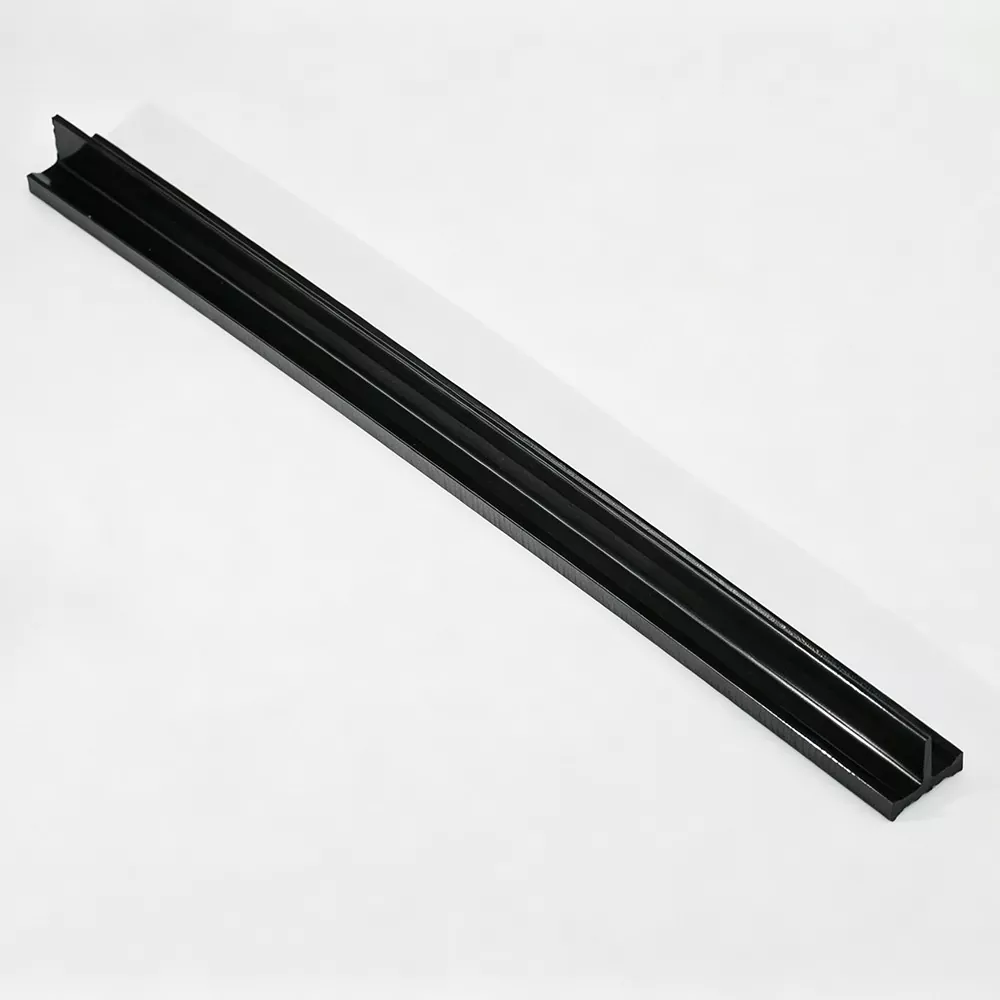

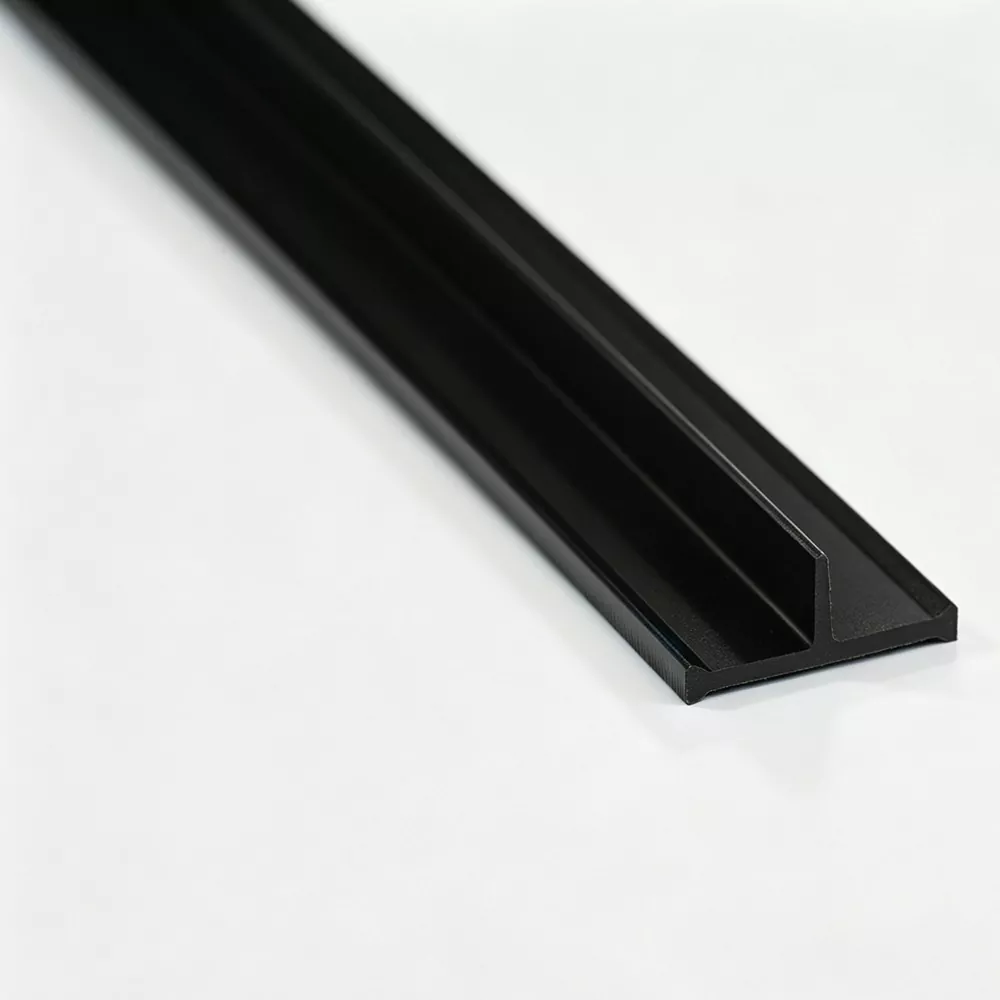

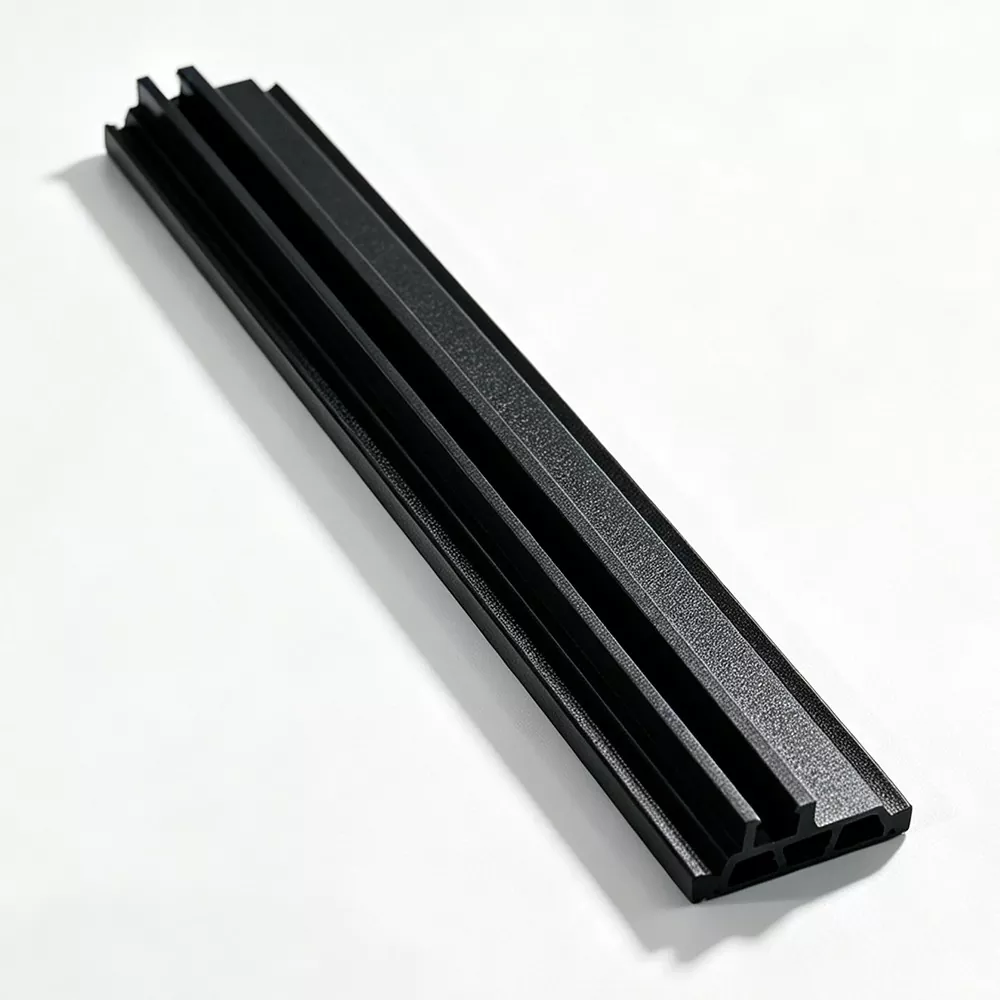

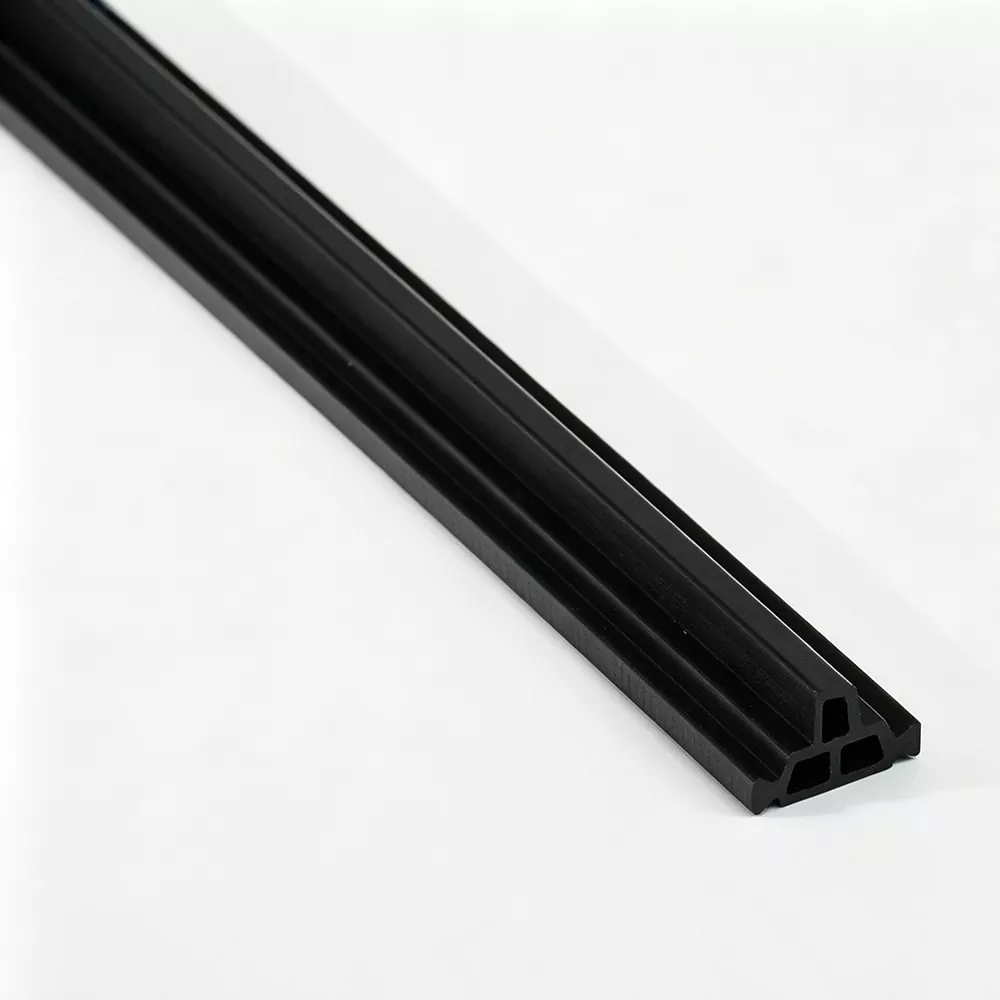

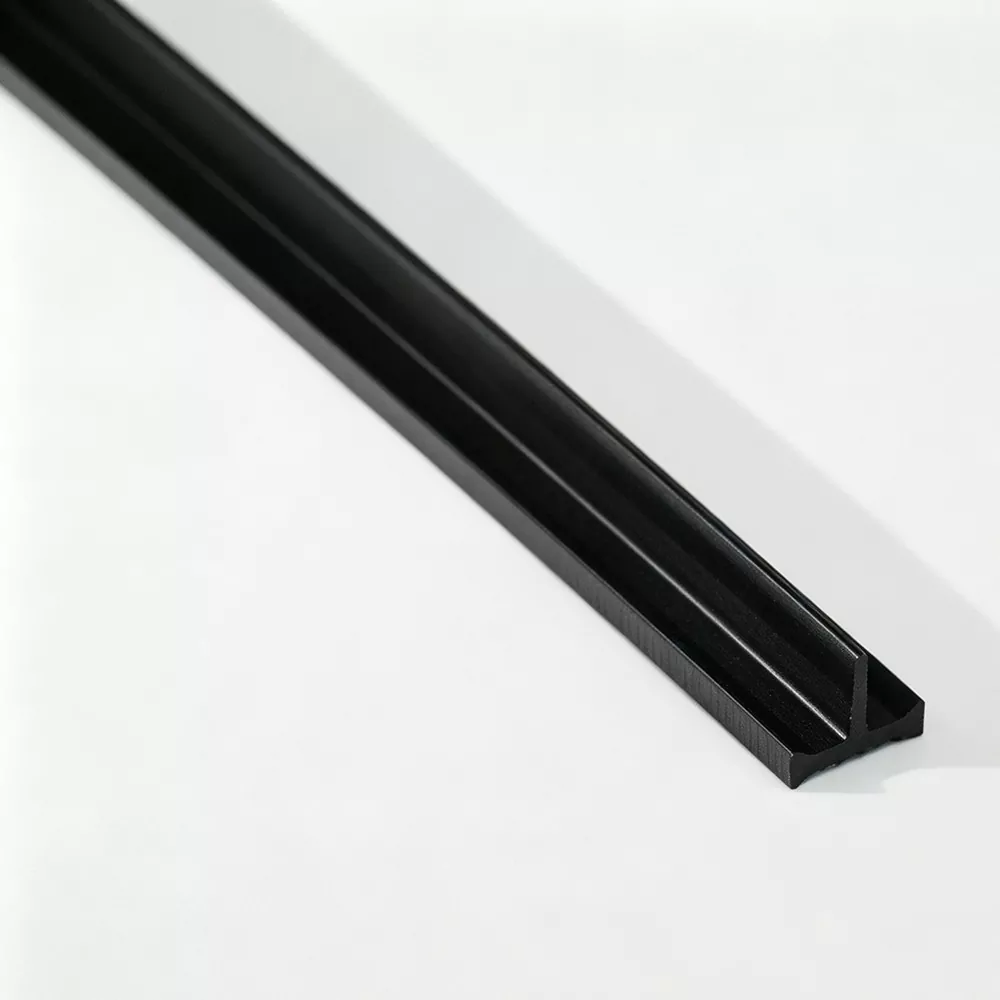

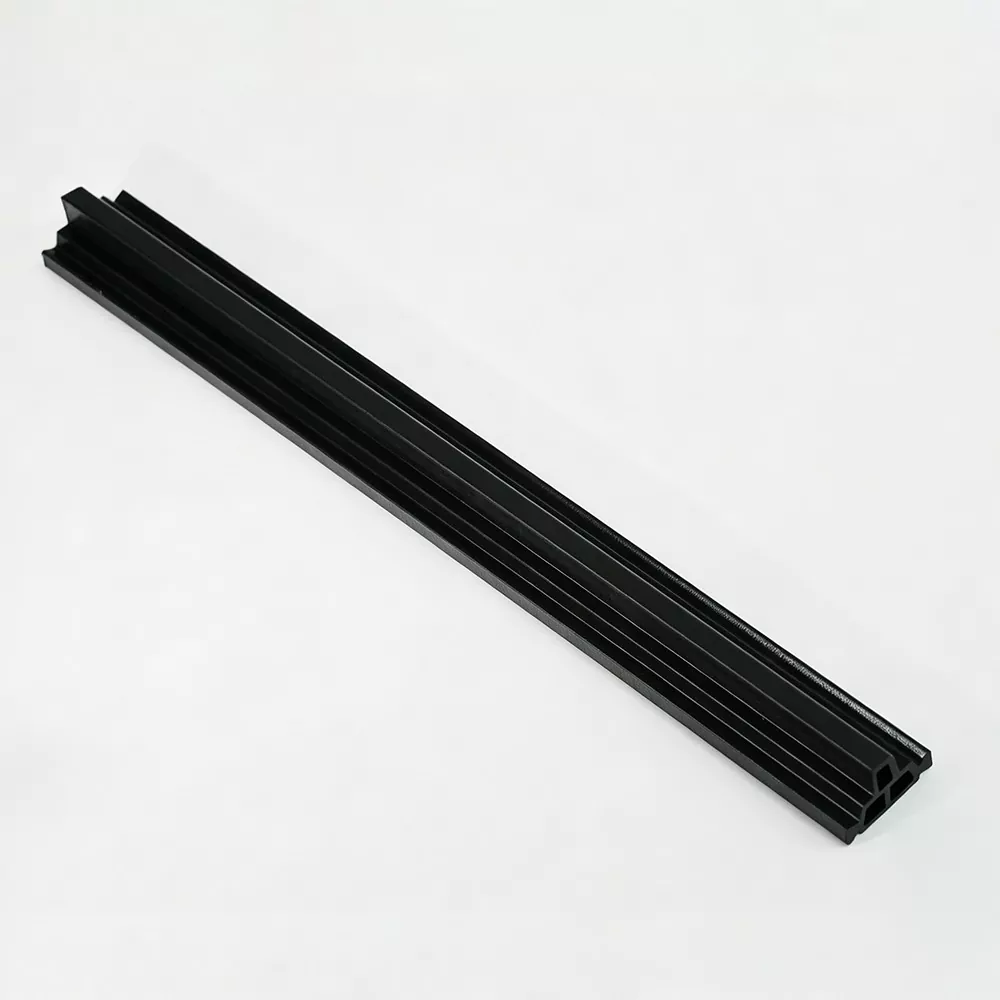

পর্দার দেয়ালের জন্য থার্মাল ব্রেক স্ট্রিপটি স্ট্যান্ডার্ড আই-টাইপ, সি-টাইপ, টি-টাইপ এবং বিশেষ বিভাগ সহ পর্দা প্রাচীর এক্সট্রুশন অনুযায়ী বিভিন্ন জ্যামিতি দিয়ে তৈরি করা যেতে পারে।
কার্টেন প্রাচীর প্রোফাইল তুলনামূলকভাবে দীর্ঘ অ্যালুমিনিয়াম বিভাগ জড়িত হতে পারে। এক্সট্রুশন বরাবর সামঞ্জস্যপূর্ণ স্ট্রিপ জ্যামিতি সমাবেশের সময় তাপ বিরতি এবং অ্যালুমিনিয়াম প্রোফাইলের মধ্যে উদ্দিষ্ট সম্পর্ক বজায় রাখতে সাহায্য করে।
প্রসার্য শক্তি, কঠোরতা, তাপীয় বার্ধক্য এবং অন্যান্য প্রাসঙ্গিক বৈশিষ্ট্য সহ সম্মত প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে উপাদান এবং সমাপ্ত-প্রোফাইলের বৈশিষ্ট্যগুলি পরীক্ষা করা যেতে পারে।
পর্দা প্রাচীর নির্মাণ, mullions এবং transoms বিভিন্ন অ্যালুমিনিয়াম এক্সট্রুশন ডিজাইন ব্যবহার করতে পারেন. তাদের তাপ বিরতি প্রয়োজনীয়তা তাই ভিন্ন হতে পারে.
একটি সম্পূর্ণ প্রকল্প জুড়ে একটি স্ট্রিপ স্পেসিফিকেশন প্রয়োগ করার পরিবর্তে, কার্টেন ওয়ালস বিভাগের জন্য থার্মাল ব্রেক স্ট্রিপ সংশ্লিষ্ট এক্সট্রুশন অনুযায়ী আলাদাভাবে নির্ধারণ করা যেতে পারে।
বেশ কয়েকটি পর্দা প্রাচীর প্রোফাইল বিভাগ সহ প্রকল্পগুলির জন্য, জিনক্সিং অঙ্কনগুলি পর্যালোচনা করতে পারে এবং সেই অনুযায়ী প্রয়োজনীয় স্ট্রিপ স্পেসিফিকেশনগুলি সংগঠিত করতে পারে।
যখন একটি বিদ্যমান স্ট্যান্ডার্ড স্ট্রিপ অ্যালুমিনিয়াম এক্সট্রুশনের সাথে মেলে না, তখন জিনক্সিং প্রকৌশল তথ্যের উপর ভিত্তি করে প্রোফাইল বিকাশকে সমর্থন করে।
উন্নয়ন প্রক্রিয়া অন্তর্ভুক্ত করতে পারে:
অ্যালুমিনিয়াম প্রোফাইল অঙ্কন → বিভাগ বিশ্লেষণ → টুলিং → ট্রায়াল প্রোফাইল → মাত্রিক যাচাইকরণ → উত্পাদন
নিয়মিত উৎপাদনের আগে ট্রায়াল পর্যায়ে সমালোচনামূলক মাত্রা নিশ্চিত করা হয়। এটি পর্দা প্রাচীর নির্মাতাদের মালিকানা এক্সট্রুশন সিস্টেম বিকাশ বা একটি বিদ্যমান তাপ বিরতি স্ট্রিপ প্রতিস্থাপন জন্য দরকারী।
Jinxing দ্বারা ব্যবহৃত প্রধান উপাদান হল PA66 25% গ্লাস ফাইবার দিয়ে শক্তিশালী।
পর্দা প্রাচীর প্রকল্পের জন্য, প্রাসঙ্গিক উপাদান বৈশিষ্ট্য অন্তর্ভুক্ত হতে পারে:
· প্রসার্য শক্তি
· শিয়ার-সম্পর্কিত যান্ত্রিক কর্মক্ষমতা
· তীরের কঠোরতা
· তাপীয় বার্ধক্য প্রতিরোধ ক্ষমতা
· জল প্রতিরোধ
· রৈখিক সম্প্রসারণ আচরণ
· নির্দিষ্ট তাপমাত্রায় কর্মক্ষমতা
পরীক্ষার প্রযোজ্য মান এবং গ্রাহকের প্রযুক্তিগত স্পেসিফিকেশন অনুযায়ী ব্যবস্থা করা যেতে পারে.
কার্টেন ওয়ালের জন্য তাপীয় বিরতি স্ট্রিপের জন্য, অ্যালুমিনিয়াম এক্সট্রুশনের সাথে জড়িত অঞ্চলগুলিতে মাত্রিক নির্ভুলতা বিশেষভাবে গুরুত্বপূর্ণ।
জিনসিং এর পরিদর্শন কভার করতে পারে:
|
চেক করুন |
এটা কি নিয়ন্ত্রণ করে |
|
প্রোফাইল প্রস্থ |
অ্যালুমিনিয়াম বিভাগের মধ্যে সামগ্রিকভাবে ফিট |
|
পুরুত্ব |
খাঁজ ব্যস্ততা এবং সমাবেশ |
|
জ্যামিতি লক করা |
ফালা এবং এক্সট্রুশন মধ্যে সংযোগ |
|
ক্রস-বিভাগীয় আকৃতি |
পর্দা প্রাচীর প্রোফাইল সঙ্গে প্রান্তিককরণ |
|
পৃষ্ঠের অবস্থা |
দৃশ্যমান এক্সট্রুশন ত্রুটি |
|
উপাদান বৈশিষ্ট্য |
যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা |
একটি পর্দা প্রাচীর জন্য একটি তাপ বিরতি ফালা অর্ডার করার আগে, সবচেয়ে দরকারী তথ্য মিলন অ্যালুমিনিয়াম এক্সট্রুশন অঙ্কন হয়।
নিশ্চিত করার মূল পয়েন্টগুলি হল:
অ্যালুমিনিয়াম বিভাগ → খাঁজ কাঠামো → স্ট্রিপ জ্যামিতি → যান্ত্রিক সংযোগ → প্রয়োজনীয় মাত্রা → উপাদান → পরিমাণ
একটি মাল্টি-প্রোফাইল পর্দা প্রাচীর প্রকল্পের জন্য, প্রতিটি প্রাসঙ্গিক অ্যালুমিনিয়াম বিভাগ আলাদাভাবে চেক করা উচিত নয় বরং অনুমান করা উচিত যে একটি থার্মাল ব্রেক স্ট্রিপ সমস্ত ফ্রেমিং সদস্যদের জন্য উপযুক্ত হবে৷
এটি একটি পলিমাইড নিরোধক প্রোফাইল যা তাপীয়ভাবে ভাঙা পর্দা প্রাচীর ফ্রেমিং সিস্টেমে পৃথক অ্যালুমিনিয়াম বিভাগের মধ্যে অবস্থান করে।
Jinxing প্রধানত PA66 GF25 ব্যবহার করে 25% গ্লাস ফাইবার শক্তিবৃদ্ধি সহ পর্দা প্রাচীর তাপ বিরতি স্ট্রিপ তৈরি করে।
হ্যাঁ। জিনক্সিং একটি অ্যালুমিনিয়াম প্রোফাইল অঙ্কন বা বিদ্যমান স্ট্রিপ নমুনা অনুযায়ী ক্রস-সেকশন বিকাশ করতে পারে।
তারা হতে পারে. সঠিক স্ট্রিপটি প্রতিটি অ্যালুমিনিয়াম এক্সট্রুশনের জ্যামিতি এবং খাঁজ কাঠামোর উপর নির্ভর করে, তাই বিভিন্ন পর্দা প্রাচীর প্রোফাইলের জন্য বিভিন্ন নির্দিষ্টকরণের প্রয়োজন হতে পারে।
একটি অ্যালুমিনিয়াম প্রোফাইল অঙ্কন, প্রয়োজনীয় স্ট্রিপ বিভাগ বা নমুনা, মাত্রা, উপাদানের প্রয়োজনীয়তা, রঙ, দৈর্ঘ্য এবং আনুমানিক পরিমাণ স্পেসিফিকেশন নিশ্চিত করার জন্য দরকারী।
হ্যাঁ। গ্রাহকের প্রোফাইল প্রয়োজনীয়তার উপর ভিত্তি করে ডেডিকেটেড টুলিংয়ের মাধ্যমে অ-মানক ক্রস-সেকশনগুলি তৈরি করা যেতে পারে।
