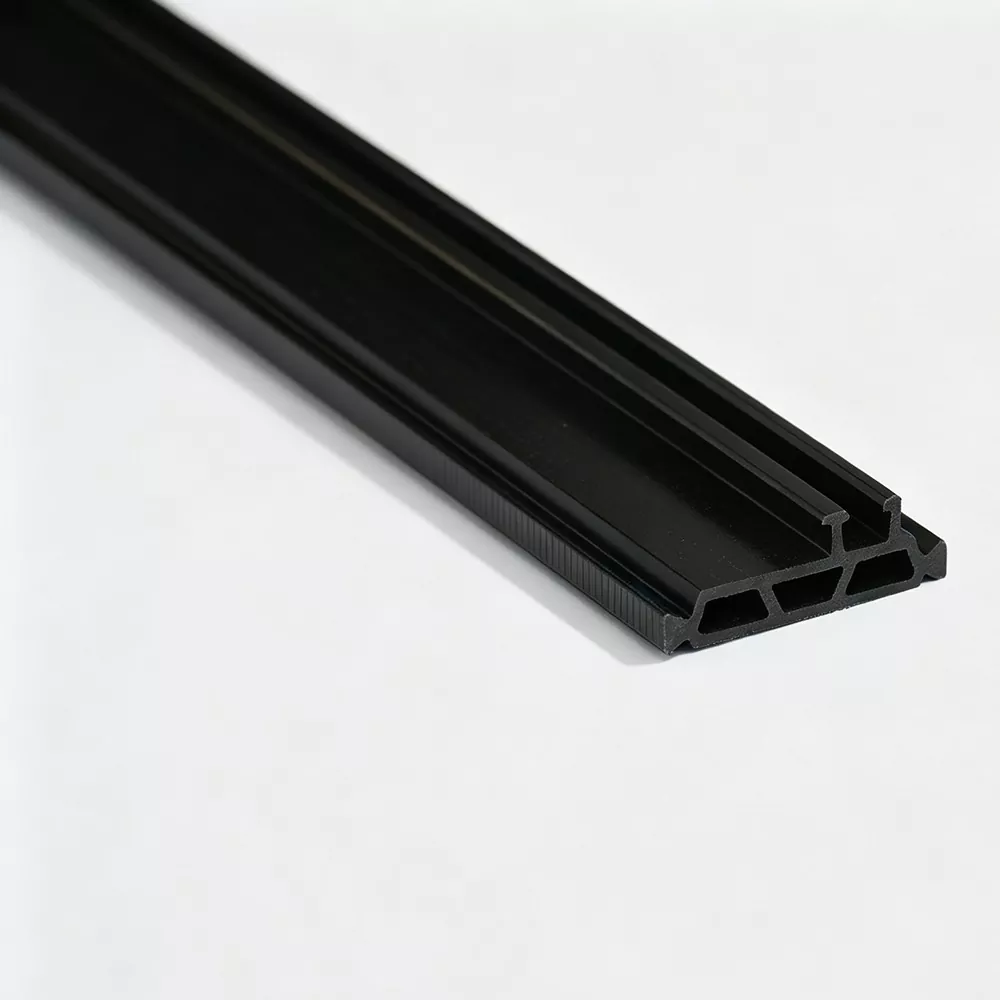

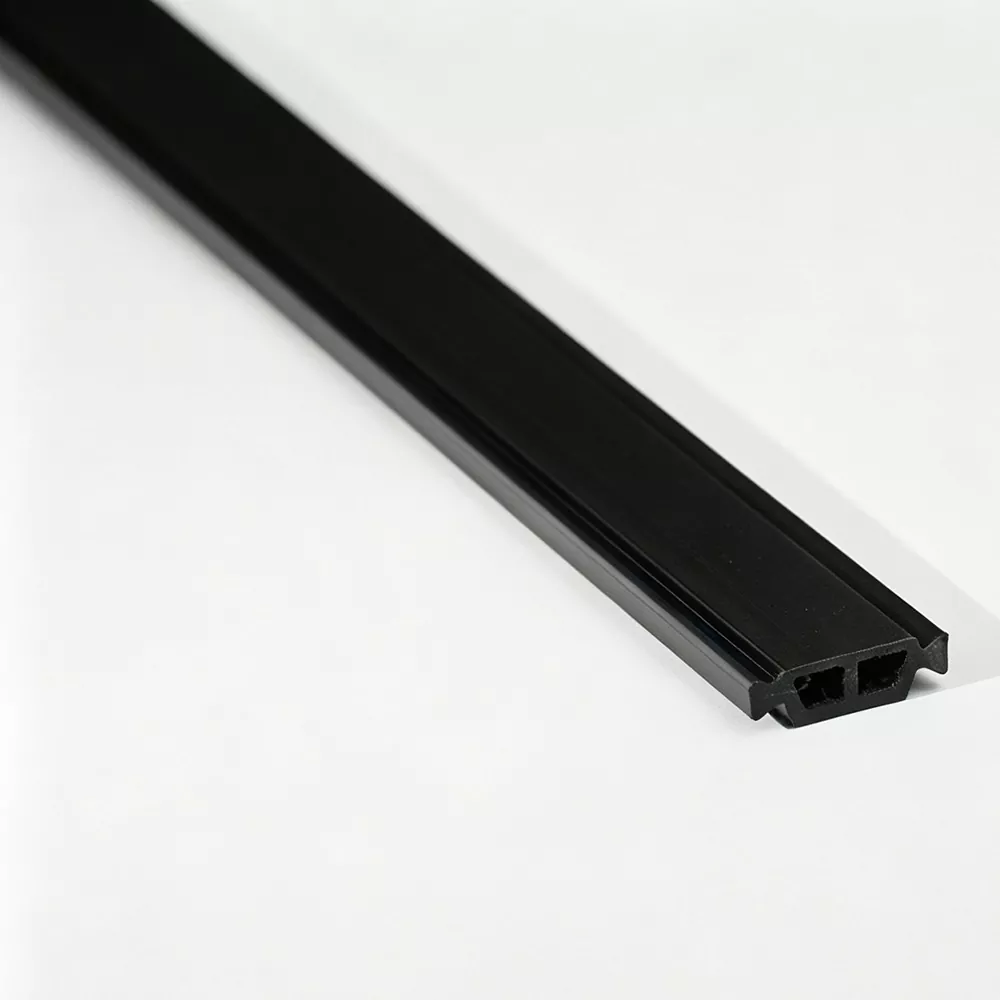

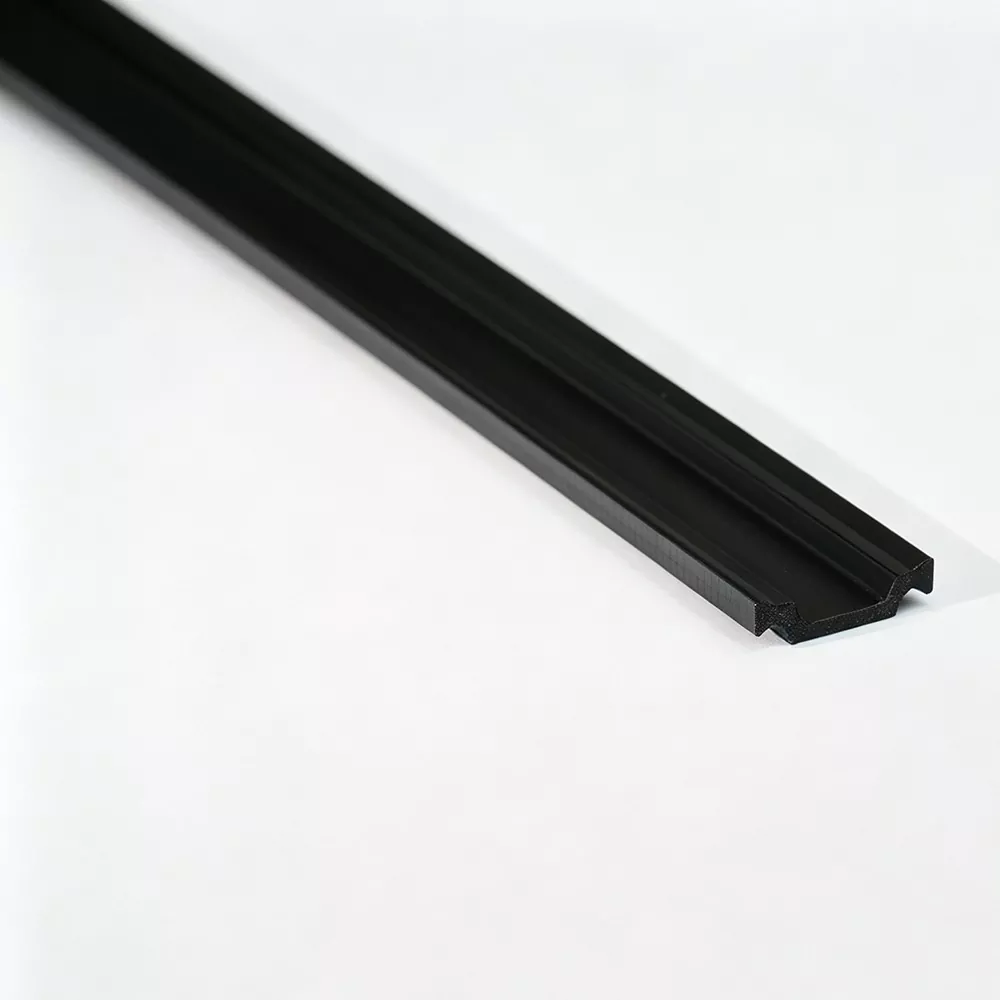

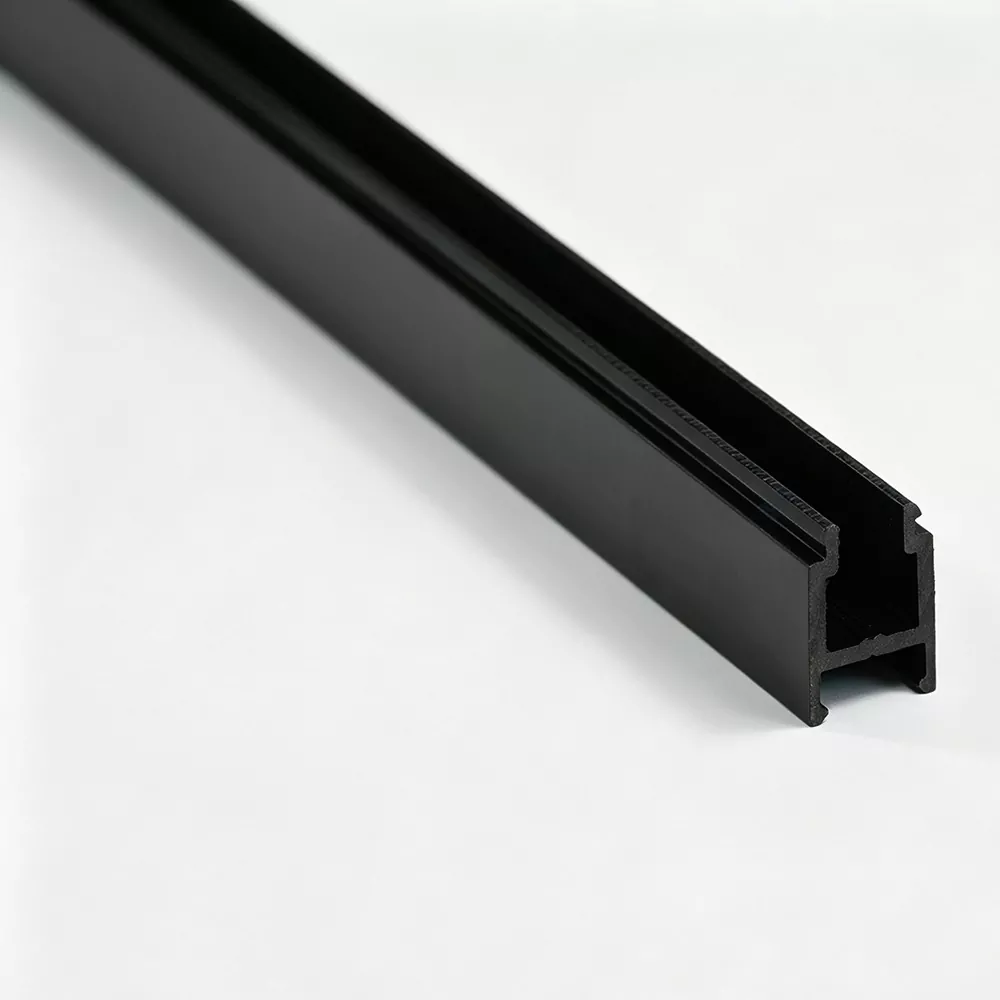

একটি অ্যালুমিনিয়াম কেসমেন্ট উইন্ডোতে, ফ্রেম এবং স্যাশ কব্জাগুলির মাধ্যমে সংযুক্ত থাকে এবং একটি ট্র্যাক বরাবর স্লাইড করার পরিবর্তে পিভটিং দ্বারা খোলা হয়। কেসমেন্ট উইন্ডোজের জন্য থার্মাল ব্রেক স্ট্রিপ বাহ্যিক এবং অভ্যন্তরীণ অংশগুলির মধ্যে ক্রমাগত ধাতব পথকে বাধা দেওয়ার জন্য তাপগতভাবে পৃথক করা অ্যালুমিনিয়াম প্রোফাইলের মধ্যে অবস্থান করা হয়।
Jinxing, একটি চীন প্রস্তুতকারক এবং কারখানা, এই স্ট্রিপগুলি প্রাথমিকভাবে PA66 GF25 দিয়ে তৈরি করে এবং বিভিন্ন কেসমেন্ট উইন্ডো এক্সট্রুশনের সাথে ক্রস-সেকশনকে মানিয়ে নিতে পারে।
কেসমেন্ট উইন্ডো সিস্টেমে সাধারণত আলাদা ফ্রেম এবং স্যাশ প্রোফাইল থাকে এবং তাদের ক্রস-সেকশনগুলি অগত্যা বিনিময়যোগ্য নয়।
থার্মাল ব্রেক স্ট্রিপটি নির্দিষ্ট এক্সট্রুশনের সাথে সামঞ্জস্যপূর্ণ হওয়া প্রয়োজন:
· খাঁজের মাত্রা
· স্ট্রিপ সন্নিবেশ গভীরতা
· জ্যামিতি লক করা
· প্রোফাইল প্রস্থ এবং বেধ
· তাপীয় পৃথকীকরণের অবস্থান
· হার্ডওয়্যার এবং সিলের চারপাশে উপলব্ধ স্থান
একটি নতুন সিস্টেমের জন্য, টুলিং এবং উত্পাদনের আগে অ্যালুমিনিয়াম প্রোফাইল অঙ্কনের সাথে স্ট্রিপটি মিলানোর সুপারিশ করা হয়।
কেসমেন্ট উইন্ডোজের জন্য থার্মাল ব্রেক স্ট্রিপ অ্যালুমিনিয়াম প্রোফাইলের মধ্যে প্রয়োজনীয় অনমনীয়তা এবং যান্ত্রিক শক্তি প্রদান করতে 25% গ্লাস ফাইবার শক্তিবৃদ্ধি সহ PA66 ব্যবহার করে।
বিভাগটি কেসমেন্ট উইন্ডো এক্সট্রুশন দ্বারা ব্যবহৃত খাঁজ এবং যান্ত্রিক সংযোগ পদ্ধতির চারপাশে ডিজাইন করা যেতে পারে।
নিয়ন্ত্রিত এক্সট্রুশন এবং ক্রমাঙ্কন স্থিতিশীল প্রোফাইল সমাবেশের জন্য প্রয়োজনীয় গুরুত্বপূর্ণ মাত্রা বজায় রাখতে সহায়তা করে।
নির্দিষ্ট ফ্রেম প্রোফাইলের জন্য বিভিন্ন স্ট্রিপ বিভাগ তৈরি করা যেতে পারে এবং তাদের পৃথক এক্সট্রুশন স্ট্রাকচার অনুযায়ী স্যাশ প্রোফাইল খোলার জন্য।
প্রাসঙ্গিক বৈশিষ্ট্য যেমন প্রসার্য শক্তি, কঠোরতা, তাপীয় বার্ধক্য, এবং মাত্রিক আচরণ নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী মূল্যায়ন করা যেতে পারে।
থার্মাল বিরতি বিন্যাস স্থির ফ্রেম এবং খোলার স্যাশের মধ্যে পৃথক হতে পারে।
ফ্রেম-সাইড স্ট্রিপটি স্থির বাইরের এক্সট্রুশনের সাথে সামঞ্জস্যপূর্ণ হওয়া প্রয়োজন, যখন স্যাশ-সাইড স্ট্রিপটি খোলার অংশ, গ্লেজিং এলাকা, সিল এবং হার্ডওয়্যারের চারপাশে প্রোফাইল জ্যামিতির মধ্যে কাজ করতে হবে।
উভয় প্রোফাইলের জন্য একই স্ট্রিপ স্পেসিফিকেশন ব্যবহার করা তাই সবসময় উপযুক্ত নয়। প্রতিটি অ্যালুমিনিয়াম এক্সট্রুশন স্বাধীনভাবে পরীক্ষা করা উচিত।
কেসমেন্ট উইন্ডোগুলির জন্য, কেসমেন্ট উইন্ডোজের জন্য থার্মাল ব্রেক স্ট্রিপ একটি প্রোফাইলের ভিতরে বসে যা অন্যান্য উপাদানগুলিকেও মিটমাট করতে হবে। একটি উপযুক্ত বিভাগে অবশ্যই গ্লেজিং, সিলিং, হার্ডওয়্যার এবং প্রোফাইল সংযোগের জন্য পর্যাপ্ত জায়গা ছেড়ে দিতে হবে।
গুরুত্বপূর্ণ মাত্রা অন্তর্ভুক্ত হতে পারে:
স্ট্রিপ প্রস্থ → স্ট্রিপ বেধ → খাঁজ গভীরতা → লকিং এলাকা → প্রোফাইল প্রাচীর অবস্থান
এই মাত্রাগুলিকে প্রকৃত এক্সট্রুশনের বিরুদ্ধে নিশ্চিত করা উচিত নয় বরং সমাপ্ত উইন্ডোর আকার থেকে অনুমান করা উচিত।
আমরা প্রধানত কেসমেন্ট উইন্ডো থার্মাল ব্রেক স্ট্রিপের জন্য PA66 GF25 ব্যবহার করি। গ্লাস ফাইবার শক্তিবৃদ্ধি পলিমাইড প্রোফাইলের অনমনীয়তা উন্নত করে এবং এটিকে অ্যালুমিনিয়াম সমাবেশের মধ্যে ডিজাইন করা জ্যামিতি ধরে রাখতে সাহায্য করে।
যেখানে গ্রাহকদের উপাদান, কঠোরতা, তাপমাত্রা, বা পরীক্ষার প্রয়োজনীয়তা সংজ্ঞায়িত করা হয়েছে, এই বৈশিষ্ট্যগুলি উত্পাদনের আগে নিশ্চিত করা যেতে পারে।
আমরা বিভিন্ন থার্মাল ব্রেক সেকশন ডিজাইন সরবরাহ করতে পারি, যার মধ্যে রয়েছে:
· আই-টাইপ
· সি-টাইপ
· টি-টাইপ
· বিশেষ আকৃতির বিভাগ
সঠিক প্রোফাইলটি একা উইন্ডো খোলার শৈলীর পরিবর্তে সংশ্লিষ্ট অ্যালুমিনিয়াম এক্সট্রুশন দ্বারা নির্ধারিত হয়।
কেসমেন্ট উইন্ডো অ্যাপ্লিকেশনগুলির জন্য, প্রোফাইলের ব্যস্ততা এবং সমাবেশকে প্রভাবিত করে এমন মাত্রাগুলিতে মনোযোগ দেওয়া হয়।
সাধারণ পরিদর্শন আইটেম অন্তর্ভুক্ত:
|
আইটেম |
উদ্দেশ্য |
|
ক্রস-সেকশন |
ডিজাইন করা প্রোফাইল জ্যামিতি নিশ্চিত করে |
|
প্রস্থ এবং বেধ |
খাঁজ ফিট নিয়ন্ত্রণ করে |
|
লকিং মাত্রা |
যান্ত্রিক ব্যস্ততা সমর্থন করে |
|
পৃষ্ঠের গুণমান |
এক্সট্রুশন ত্রুটি সনাক্ত করে |
|
প্রসার্য বৈশিষ্ট্য |
যান্ত্রিক কর্মক্ষমতা মূল্যায়ন করে |
|
তাপীয় বার্ধক্য |
তাপ এক্সপোজার পরে উপাদান স্থায়িত্ব পরীক্ষা করে |
গ্রাহকের স্পেসিফিকেশন এবং প্রযোজ্য মান অনুযায়ী পরীক্ষা করা যেতে পারে।
সঠিক পণ্য নির্বাচনের জন্য, ক্রেতাদের যখনই সম্ভব ফ্রেম বা স্যাশ অ্যালুমিনিয়াম প্রোফাইল অঙ্কন প্রদান করা উচিত।
যদি একটি উইন্ডো সিস্টেমে বেশ কয়েকটি তাপীয়ভাবে পৃথক অ্যালুমিনিয়াম বিভাগ থাকে তবে প্রতিটি প্রোফাইল আলাদাভাবে চিহ্নিত করুন। এটি স্ট্রিপের প্রস্থ, লকিং স্ট্রাকচার এবং ক্রস-সেকশনকে সঠিক এক্সট্রুশনের সাথে মেলে।
এটি একটি পলিমাইড নিরোধক প্রোফাইল যা তাপীয়ভাবে পৃথক করা অ্যালুমিনিয়াম কেসমেন্ট উইন্ডো ফ্রেম বা স্যাশের মধ্যে ইনস্টল করা হয় যাতে দুই পক্ষের মধ্যে সরাসরি ধাতব সংযোগ বিঘ্নিত হয়।
অগত্যা. ফ্রেম এবং স্যাশ এক্সট্রুশনের বিভিন্ন খাঁজ কাঠামো এবং উপলব্ধ ইনস্টলেশন স্পেস থাকতে পারে, তাই আলাদা স্ট্রিপ স্পেসিফিকেশনের প্রয়োজন হতে পারে।
Jinxing প্রাথমিকভাবে PA66 GF25 ব্যবহার করে, যার মধ্যে PA66 25% গ্লাস ফাইবার দিয়ে শক্তিশালী করা হয়েছে।
ফালা নিজেই হার্ডওয়্যার প্রতিস্থাপন করে না। পার্শ্ববর্তী প্রোফাইল গঠন প্রয়োজনীয় উপাদান মিটমাট করার অনুমতি দেওয়ার সময় মনোনীত অ্যালুমিনিয়াম প্রোফাইলের মধ্যে ফিট করার জন্য এর বিভাগটি তৈরি করা হয়েছে।
হ্যাঁ। জিনক্সিং একটি অ্যালুমিনিয়াম প্রোফাইল অঙ্কন, স্ট্রিপ নমুনা, বা নিশ্চিত মাত্রিক প্রয়োজনীয়তা ব্যবহার করে অ-মানক বিভাগগুলি বিকাশ করতে পারে।
একটি অ্যালুমিনিয়াম ফ্রেম বা স্যাশ অঙ্কন, প্রয়োজনীয় স্ট্রিপ মাত্রা বা নমুনা, উপাদান স্পেসিফিকেশন, রঙ, দৈর্ঘ্য, এবং আনুমানিক পরিমাণ পণ্য নিশ্চিত করার জন্য দরকারী।
